根據上述符號的含義可知TN系統的電源的一點（中性點）是不經過任何阻抗而直接接地的，電氣設備的外露導電部分則是接在保護線上，與配電系統的接地點相連接，這一接地點通常是配電系統的中性點。如果沒有中性點（三角形接線）或未能引出中性點，可將帶電相一相接地，但該接地線不能用作保護中性線 (PEN)。

根據保護線PE與中性線N是否合并，TN系統又可組合成 TN-C、TN-S 和 TN-C-S 三種類型。

1、TN-C系統

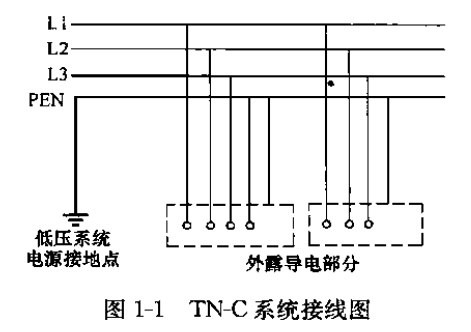

如圖1-1所示，在全系統內保護線PE與中性線N是合二為一的，組成保護中性線PEN（以前稱為接零保護），這一系統具有接線簡單、投資費用少的優點。

這一系統當發生接地短路時，故障電流大，采用過電流保護器或熔斷器可快速切斷電源，保證人身安全和防止事故的擴大。我國過去長期沿用蘇聯規程的規定，曾廣泛采用這一系統。但從電氣安全角度來衡量，這一系統存在以下問題：

(1)對于三相不平衡負荷或單相負荷以及有諧波電流的負荷線路，PEN線流有電流，其所產生的壓降會使接PEN線的電氣設備金屬外殼帶電，同時對于具有靈敏度較高的電子設備造成誤動作或損壞設備。特別在有爆炸危險環境中，當接地裝置接觸不良極易產生火花，成為一引爆點，因此我國“爆炸和火災危險環境電力設計規范”中明確規定不允許采用TN-C系統。

(2)如系統為一單相回路，當PEN線導電不良或斷線時，電氣設備外殼對地將帶有220V的故障電壓，電擊死亡的危險性 很大。

(3)不能裝用觸電保安器，因PEN線與相線同時穿過零序電流互感器，發生故障時，零序電流互感器內的磁場強度為零，而使觸電保安器拒動。所以TN-C系統內不能裝用觸電保安器來防接地電弧火災和電擊事故。

2、TN-S系統

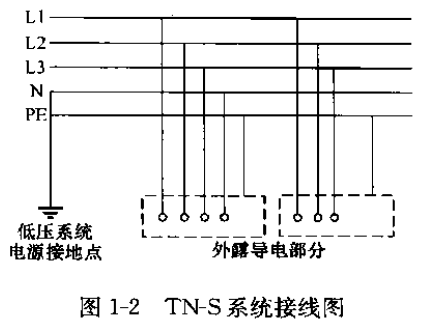

如圖1-2所示，在TN-S系統內保護線PE和中性線N分開，PE線平時不通過工作電流，它只是在發生接地故障時流過故障電流，其電位正常時為零電位，不存在對電子設備的干擾，也不會發生對地打火現象，比較安全。所以適用于數據處理和精密電子儀器設備供電，也可用于有爆炸危險的環境中。由于該系統需在回路中多增加一根導線，投資略有增加。同吋丁N-S系統仍不能解決相線對地故障引起中性線電壓升髙和對地故障電壓傳遞問題。

在設有變電站的建筑物內通常采用TN-S系統。這是因?yàn)槿绮捎肨T系統，就需要建兩個獨立接地的系統接地和保護接地, 這在同一建筑內是不易做到的。如采用TN-C-S系統，會因PEN線上產生的電壓降而在電氣設備金屬外殼上產生的對地電位，這不是一個好的選擇。因此，設有變電站的建筑物內TN-S系統是最好的選擇。

3、TN-C-S系統

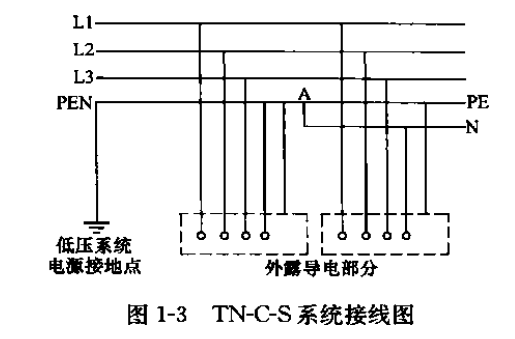

如圖1-3所示，從PEN線的A點起分為保護線PE和中性線N,形成A點前一部分為T(mén)N-C系統，后一部分為T(mén)N-S系 統。此后N線與PE線不能再合并。否則會失去已形成的TN-S地絕緣，絕緣導線可采用淺藍色或涂以淺藍色 色標，而PE線和PEN線涂以黃綠相間的色標，以防施工中或運行中混淆。

從圖1-3可見，在這一系統中，電源線路采用TN-C系統，進入建筑物內改為T(mén)N-S系統，從電源到A點 (建筑物內）間節省了一根專用的PE線。這里要說明的是在PEN線上的一段電壓降U，在建筑物內設有總等電位聯結，由于整個電氣設備對地電位都升高AL7,而PE線與N線分開后，PE線并不產生電壓降，因此，不會出現電氣設備金屬外殼對地帶有電位的問題。在建筑物內，它的安全水平與TN-S系統是相同的。

TN-C-S供電系統是在TN-C系統上臨時變通的做法。當三相電力變壓器工作接地情況良好、三相負載比較平衡時，TNOS效 果是很顯著的。

在工礦企業中，線路的前端大部分為固定設備，而具有敏感元器件等信息技術設備大多設置于線路末端，因此引起共模干擾的可能性較小。這正是一些發達國家對低壓供電的廣泛采用TN-C-S系統的原因。

無論是TN-C系統還是TNhS或TN-OS系統，在同一供電范圍內，所有的PEN線、PE線都是連通的，因此在TN系統內PEN線、PE線上的故障電壓在各電氣設備金屬外殼會帶上電位，為此需在建筑物內電氣設備采取總等電位聯結，以防故障電壓的傳導引起觸電事故。

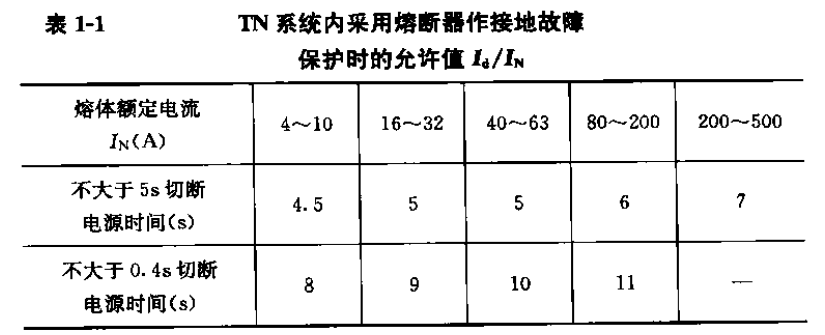

當TN系統內發生永久性故障時，電擊的危險性很大，但這時故障電流大，可用熔斷器和斷路器等防過電流的開關電器來切 斷電源。其切斷時間需滿足t=5s和t=0.4s的要求。如采用熔斷器來作點擊保護，按GB13539.1-2002標準，接地故障電流Id與熔體額定電流In的倍數不小于表1-1所列值。

在TN系統內接于電氣設備金屬外殼的PE線系引自電源的 接地中性點，通常此中性點與變壓器的金屬外殼及髙壓避雷器的下樁頭（下接線柱）三點是共同接地的，當發生雷擊時，幾千安雷電波通過避雷器引入接地極（配電變壓器接地電阻約4fl)或小電阻電網接地故障，大地電位會瞬時升高，此值低則幾千伏, 高則上萬伏，中性線、相線和PE線電位同時升高，電氣設備的絕緣基本不承受瞬時過電壓，電氣設備不致遭受損壞。

綜合上述原因，各類TN系統不適用于無總等電位聯結的戶外用電場所，如農業用電、施工現場、居民小區、路燈等場合。
