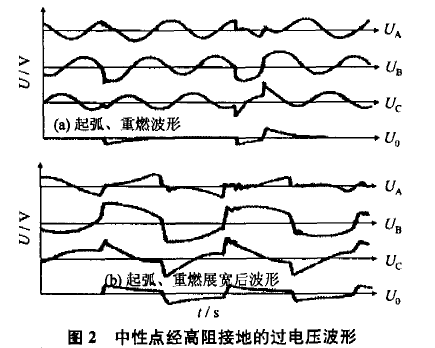

試驗是在3kv高壓模擬電網上用低阻尼電容分壓器、磁帶記錄儀記錄電壓信息，由計算機采集分析系統采集記錄在磁帶儀上的過電壓信息并加以分析，計算機采集分析系統記錄的過電壓波形見圖。

設A相間歇性電弧接地,其過電壓波形特點為：

1)相對地過電壓線間電容降低過電壓作用不明顯,A相接地時C相過電壓髙于B相。過電壓倍數與中性點電阻值有關，當RN＞l/3wC0時,過電壓明顯增加!RN=l/3wC0時過電壓降低RN=1.8 》kΩRN=l/3wC0時,故障相最髙過電壓達2.1Uxg（Uxg為正常供電時相對地電壓峰值），健全相最髙過電壓達3.4UxgRn=232Ω時,故障相過電壓不大于2.2Uxg,健全相過電壓不大于1.3lUxg；

2)最大過電壓時刻接地相工頻電壓幅值處；

3)相間過電壓水平低于相對地過電壓；

4)過電壓振蕩頻率髙頻振蕩頻率約在0.3~3kHz間,持續時間可達0.2~2s(與試驗電路有關)；

5)中性點波形間歇性重燃時U0為衰減的梯形波疊加高頻振蕩，即中性點積累的電荷經Rn泄放較快;試驗中最大過電壓在1.5~3.5Uxg間；

6)降低各相及中性點過電壓幅值從試驗可見,基本上是每半個工頻周期發生一次燃弧,每相 中性點電壓都有明顯的振蕩;當發生間歇性燃弧吋，隨中性點電阻減小，中性點電位在半個工頻周期內衰減加快，即系統能量泄放較快,有效降低了各相及中性點的過電壓幅值；

7)接地電流較大時熄弧困難試驗表明，中性點經高電阻接地對斷線諧振過電壓與間歇性電弧接地過電壓起到了很好的抑制作用。當RN=l/3wC0時，系統積蓄的電荷能蟄通過電阻迅速泄放，中性點位移電壓在半個周期內降到原來的4.32%,降低了故障相上的最大恢復電壓數值，使電弧重燃不致引起高幅值的過電壓，但接地點的電流增加較大，取RN=l/3wC0會減小接地點的電流，此時中性點電位在半個工頻周期內衰減較小，降到原來的20.8%，但過電壓幅值大大增加。電阻的存在大大降低了故障相恢復電壓的上升速度,減少了電弧重燃的可能。

從試驗結果分析見,Rn越大，電弧重燃越易，且電弧積蓄的能量也較大;隨Rn減小，電弧重燃變得較難，電荷泄放愈快，電弧能景逐漸減小，與理論分析相符。電網中性點經髙阻接地后，對弧光接地過電壓和串聯諧振過電壓有較大的抑制作用,有效防止了過電壓對電機、電纜絕緣的危害，保證了用電設備的安全運行。當接地故障電流較大時，持續的故障電流引起的熱效應使電纜在接地故障處的相間絕緣因過熱燃毀而發展為相間短路。所以，當IC較小時應采用中性點經高阻接地方式,尤其是對高壓電動機及電纜線路較多且運行多年的老電網，由于電動機和電纜絕緣都已降低和老化,易受過電壓的破壞，將這類電網的中性點改為經電阻柜接地時很適合。

同理，Ic較大時采用自動跟蹤消弧線圈補償, 使容性(或感性)電流<5a，并利用并聯的髙電阻 ir="">5A)迅速泄放積蓄的電荷降低弧光過電壓的特性，可保證在諧振過電壓和弧光過電壓下，過電壓倍數>2.5倍。
