在上述結構中，當大電流通過消弧線圈時，線卷的內層將被斷開，這樣就給磁通開放了附加的通路，使它能夠穿過與鐵心幷聯的內部空間。
各國制造的消弧線圈，在結構上均大同小異。

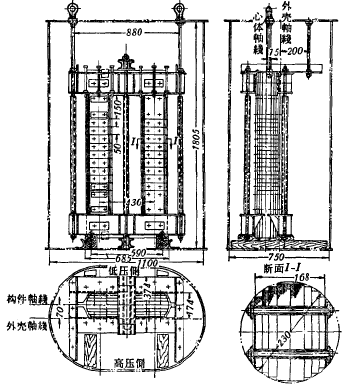

圖3-3是我國制造的35千伏550千伏安消弧線圈的內部結構

圖3-4是35千伏550千伏安消弧線圈的外形圖

額定電壓為6和10千伏的消弧線圈，一般都安裝在戶內，而35千伏及以上者均系戶外型。

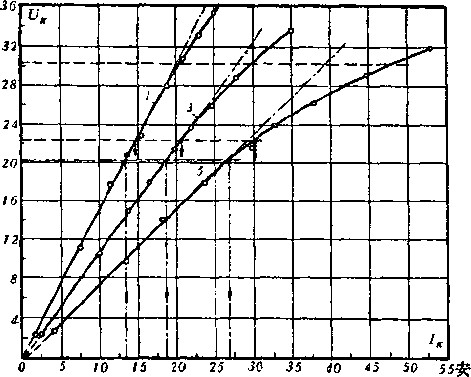

圖3-5表示enr-xhbz550/35型消弧線的典型伏安特性。

圖中可以看到,只是在5號分接頭下(電流最大），當電壓超過額定値的1.1倍時，才會使補償電流增加15~17%，而運行于1號和3號分接頭，鐵心實際上是不會飽和的。當電壓增加到1.5倍時，在1、3、5號分接頭下的電流分別增至1.55，1.65及1.8倍，可見只有在如此嚴重的電壓升高情況下，鐵心的飽和才顯著起來而使電抗値有所減小。

除了上述彼德遜所首創的消弧線圈以外，還曾采用過一些其它類型的消弧設備，巴赫（R.Baixch)所創制的消弧變壓器（輔助接地變壓器）就是其中比較常用的一種。

消弧變壓器是一只三相變壓器，它所供給的補償電流不象消弧線圈那樣要流過電力變壓器的中性點。它的初級線卷聯成星形而接在高壓電網上，其中性點直接接地；次級低壓(一般是500伏）線卷則聯成開口三角形，接入一可調電感.
在沒有接地故障時，消弧變壓器只吸收很小的激磁電流，由于這時初級電壓對稱，次級回路內的電流等于零。

當電網內出硯接地故障時，例如第3相接地，則故障相電壓下降為零，而徤全相上的電壓變?yōu)閁1與U2，這時在該兩相的初級線卷內的電流為I1與I2，各較U1與U2滯后90°，正好分別補償了電容電流I1與I2。由此可知，在這種情況下，電容電流是被分相補償了。

由于彼德遜線圈具有一系列優點，因此，它是目前應用得最廣泛的一種消弧設備；但當缺乏足夠容量的變壓器可供接入消弧線圈時，往往采用上述巴赫變壓器。其它類型的消弧設備實際上都很少采用，這里也不再一一介紹了。
